Penrose-mønstret

Penrose-mønstret er ikke blot smuk geometri; det er en matematisk umulighed, der blev til virkelighed.

I 1974 opdagede den britiske matematiker og fysiker Sir Roger Penrose en form for flisebelægning, der brød med hundredvis af års geometrisk intuition: et mønster, der kunne dække en todimensionel flade uendeligt uden nogensinde at gentage sig selv.

Opdagelsen af aperiodisk flisebelægning

Penroses opdagelse var et gennembrud inden for aperiodisk flisebelægning. Mønstret dækker hele fladen uendeligt uden huller eller overlap, men udviser ingen translationssymmetri. Uanset hvor langt man forskyder mønstret, vil det aldrig passe perfekt over sig selv igen.

Penrose-fliselægninger: P1, P2 og P3

Penrose-versionerne P1, P2 og P3 er tre nært beslægtede måder at beskrive Roger Penroses berømte aperiodiske fliselægninger på. De kan dække et uendeligt plan uden huller eller overlap, men mønstret gentager sig aldrig ved en forskydning, som et almindeligt flisegulv gør.

P1 er den oprindelige, mere detaljerede pentagonbaserede version med seks flisetyper og former, der omfatter blandt andet femkanter, romber og stjerne- eller bådlignende figurer. Den bygger på geometri med femtals-symmetri, så vinklerne typisk er multipla af 36° og 72°.

P2 bruger kun to fliser: en drage (kite) og en konkav pil (dart). Dragen har vinklerne 72°, 72°, 72° og 144°, mens pilen har vinklerne 36°, 36°, 72° og 216°; den sidste er en indadgående, konkav vinkel.

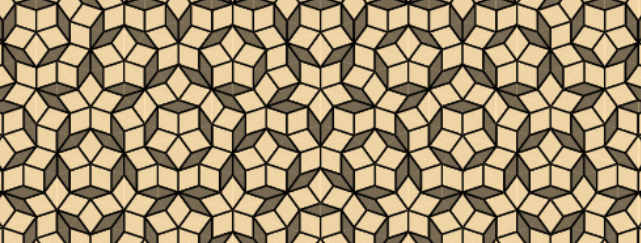

P3 er den enkleste at tegne og består af to romber med lige lange sider: en tynd rombe med vinklerne 36° og 144° samt en tyk rombe med vinklerne 72° og 108°. I P2 og P3 bruges normalt markeringer, for eksempel pile på kanterne, som bestemmer, hvilke fliser der må mødes.

Matematisk hænger alle tre versioner sammen med den gyldne ratio, φ = (1 + √5) / 2. Fliserne kan udvides med faktoren φ og derefter opdeles i mindre fliser efter faste regler; denne proces kaldes inflation eller substitution. Den forklarer både mønstrenes selvlighed og deres særlige femfoldede orden: Fliselægningen kan have lokal femfoldet eller tifoldet symmetri, men den kan ikke være periodisk i hele planen.

🧱 Det krystallografiske "forbud"

I traditionel krystallografi (læren om krystallers opbygning) er femfoldig rotationssymmetri umulig i periodiske krystaller.

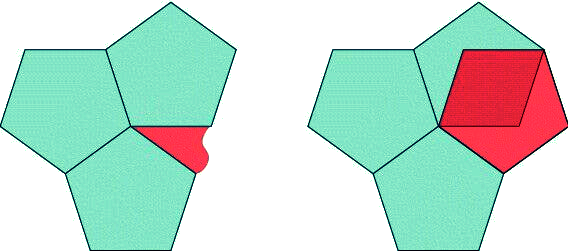

Hvis du forsøger at fliselægge en flade udelukkende med regulære femkanter, vil du opdage, at de ikke kan ligge tæt sammen. Der vil altid opstå huller eller overlap. Naturen kan nemt danne mønstre, der gentager sig perfekt i alle retninger (periodiske mønstre), med 2-, 3-, 4- og 6-fold symmetri – men ikke med 5-fold symmetri.

🌟 Undtagelsen: Kvasikrystaller

I 1982 opdagede den israelske forsker Dan Shechtman dog noget, man troede var umuligt: faste stoffer med en atomstruktur, der udviste femfoldig rotationssymmetri. Disse kaldes kvasikrystaller.

• Deres struktur er ordnet, men ikke-periodisk (den gentager sig aldrig helt ensartet).

• Matematisk minder det om det berømte Penrose-flisemønster, som kan dække en flade helt uden huller ved hjælp af to forskellige typer romber.

• Opdagelsen ændrede kemiens grundlæggende definition af krystaller og gav Shechtman Nobelprisen i kemi i 2011.

1. Den matematiske kerne: Orden uden gentagelse

• Femfoldig rotationssymmetri: I klassisk geometri kan man ikke fylde en flade udelukkende med regulære femkanter uden at skabe huller. Penrose omstødte denne begrænsning ved at bruge to specifikke romber, der skaber en lokal 5-foldig rotationssymmetri omkring vinkler på 72 grader (360/5).

• Det Gyldne Snit (phi): Det gyldne snit er dybt indlejret i mønstrets geometri. Forholdet mellem arealet af de to flisetyper — samt forholdet mellem antallet af hver flise i det uendelige mønster — konvergerer eksakt mod ca. 1,618.

• Samlingsregler ("Matching Rules"): For at forhindre mønstret i uforvarende at blive periodisk, udstyres fliserne med samlingsregler (ofte illustreret som farvede buer eller kurver over kanterne). Fliserne må kun samles, så kurverne danner kontinuerlige linjer

• Femfoldig rotationssymmetri: I klassisk geometri kan man ikke fylde en flade udelukkende med regulære femkanter uden at skabe huller. Penrose omstødte denne begrænsning ved at bruge to specifikke romber, der skaber en lokal 5-foldig rotationssymmetri omkring vinkler på 72° (360/5).

• Det Gyldne Snit (phi): Det gyldne snit er dybt indlejret i mønstrets geometri. Forholdet mellem arealet af de to flisetyper — samt forholdet mellem antallet af hver flise i det uendelige mønster — konvergerer eksakt mod ca. 1,618.

• Samlingsregler ("Matching Rules"): For at forhindre mønstret i uforvarende at blive periodisk, udstyres fliserne med samlingsregler (ofte illustreret som farvede buer eller kurver over kanterne). Fliserne må kun samles, så kurverne danner kontinuerlige linjer.

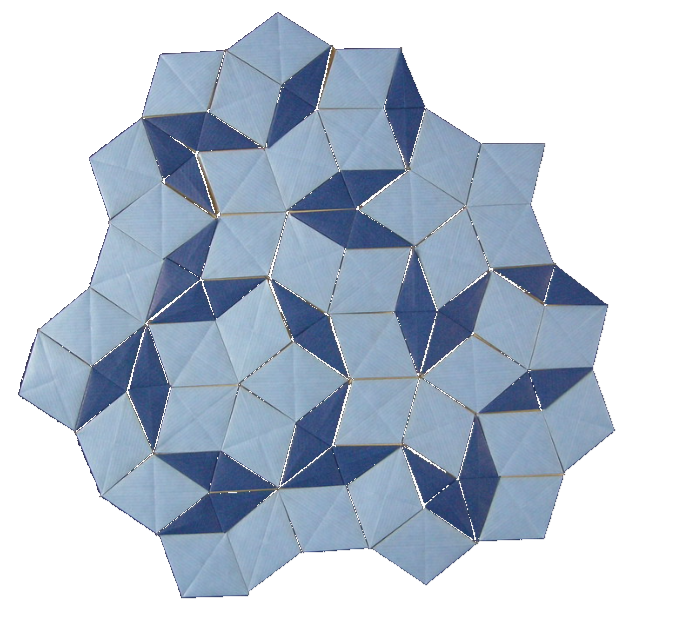

2. Fra teori til papir: Modular origami

Penrose-mønstre egner sig fremragende til modular origami, hvor man samler identiske foldede enheder (moduler) uden brug af lim.

• Fliserne som geometriske modeller (P3-versionen):

  • Den tykke rombe: Vinkler på 72° og 108°.

  • Den tynde rombe: Vinkler på 36° og 144°.

• Foldeteknikker og fraktalegenskaber:

  • Relief-foldning (Pentasia): Ved at lave pre-creasing (forfoldning) med diagonale buk i romberne, rejses fladen til en tredimensionel struktur, der hæver sig fra bordet.

  • Inflation og deflation: Penrose-mønstret har fraktallignende egenskaber. Ved matematisk deflation kan enhver stor rombe opdeles i en specifik kombination af mindre Penrose-romber. I origami gør dette det muligt at bygge skalerbare, hierarkiske strukturer i papir.

3. Kirigami og udfoldelige metamaterialer

Penrose-geometrien anvendes i dag til at designe metamaterialer med unikke mekaniske egenskaber via kirigami (teknikken hvor papir både skæres og foldes):

• Hamilton-cyklusser: Ved at skære langs stier afbrudt af mønstrets symmetri kan man skabe en sammenhængende struktur, der kan strækkes radielt ud uden at miste sin strukturelle integritet.

• Deployerbare strukturer: Den lokale 5-foldige symmetri gør, at materialet udvider sig ensartet i alle retninger under træk, hvilket mimer biologiske processer som en blomst, der folder sine kronblade ud.

4. Matematisk oversigt over byggestenene
